就钢结构厂房建筑而言,其结构形式还是比较多的,其中较常见的当属“门式”结构厂房,因其主要框架形似“介“字故而由此得名。从外观上看,门式钢结构厂房虽与普通厂房并无太大区别,但是深入到内部看的话,便可以清晰地看到其特殊的骨架。为加深大家对门式钢结构厂房的认知,今天我们就带大家简单了解下门式厂房建筑的主要特点、构件与参数。
门式钢结构厂房一般都是轻型钢结构厂房,它的结构体系包括横向、纵向平面框架,屋盖结构,墙架系统和支撑体系。其中,横向平面框架由钢柱和钢梁构成,承受全部竖向荷载和全部横向水平荷载;纵向平面框架由框架柱、柱间支撑、吊车梁等构成,承受全部纵向水平荷载;屋盖结构由横梁、屋架支撑、天窗架、天窗支撑、托架和檩条构成,承受屋盖竖向荷载;支撑系统由屋盖支撑、柱间支撑和天窗支撑等构成,保障结构空间刚度和稳定性;还有墙架结构,这部分是由墙架、抗风柱等构成,承受山墙墙体重量和墙面风荷载。

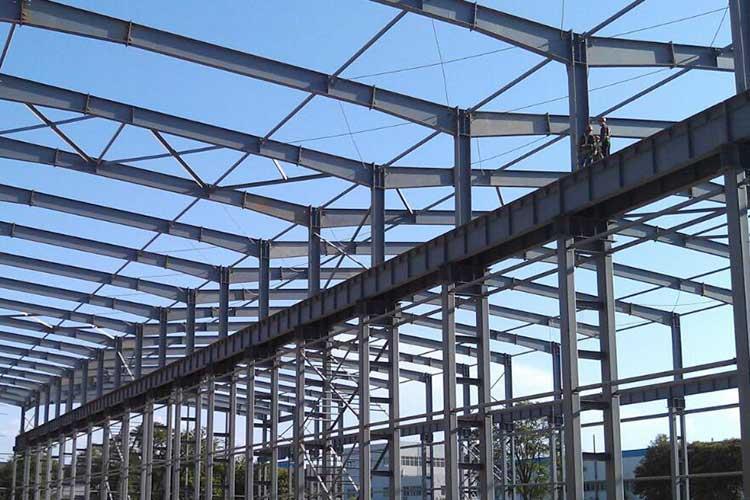

门式钢结构厂房的主要承重骨架是H型钢门式钢架,檩条、强烈为冷弯薄壁型钢制作而成,屋面、墙面系统大多使用压型金属板。主要构件有H型钢柱、柱间支撑、C型钢梁、Z型钢墙梁、Z型钢檩条、外墙压型钢板和屋面压型钢板。门式钢结构厂房是由直线杆件(梁、柱)组成的,具有刚性节点的钢结构建筑。
门式钢结构厂房的规模大小,具体取决于门式钢结构厂房的跨度、高度、檐口高度、较大高度和高度。不同名称的“度”,一起组成了门式钢结构厂房。不同的“度“的具体定义是什么,彼此间的区别与联系是什么,以下是具体介绍。
横向钢架与柱轴线两者之间的距离,就是门式钢结构厂房的跨度。室外地坪至柱轴线与斜梁轴线两者交点的高度,就是门式钢结构厂房的高度。注意,斜梁轴线取通过变截面梁段较小端中心与斜梁上表面平行的轴线,工业建筑边柱的定位轴线取柱外皮。室外地坪到屋面外侧檩条上缘的高度,就是门式钢结构厂房的檐口高度;室外地坪到屋盖顶部檩条上缘的高度,就是门式钢结构厂房的较大高度;侧墙梁外皮间的距离,就是门式钢结构厂房的宽度。【具体可参考《钢结构厂房市场价格如何?内行人一次说清楚,看完不吃亏》的相关内容】
经此介绍之后,大家对于门式钢结构厂房建筑的特征及构造是否有了更清楚的了解和认识?如若大家对此厂房建筑感兴趣,还想进一步深入了解,可直接拨打本站热线电话进行咨询,我们的在线工作人员定竭诚为大家答疑解惑。
